 Autarke Bewegungs und/oder Wanddickensteuerung

Überblick:





  • IPC-Steuerung auf Basis Windows CE.NET
  • Lüfter- und festplattenloser PC
  • Beckhoff TwinCAT Steuerungssoftware mit harter Echtzeit (15μs Jitter, Zeitbasis 1ms)
  • Steuerungssoftware, Technologiesoftware und Visualisierung auf einem PC
  • 6.5" TFT Bedieneinheit mit Touchscreen
  • Datensicherung auf Fashspeicher (Compactflash, USB-Stick) oder Netzwerk




Steuerungskonzept:
  • PanelPC
  • EtherCAT Feldbus
  • Entfernung PanelPC zum I/O bis zu 100m
  • USB- und LAN Schnittstellen

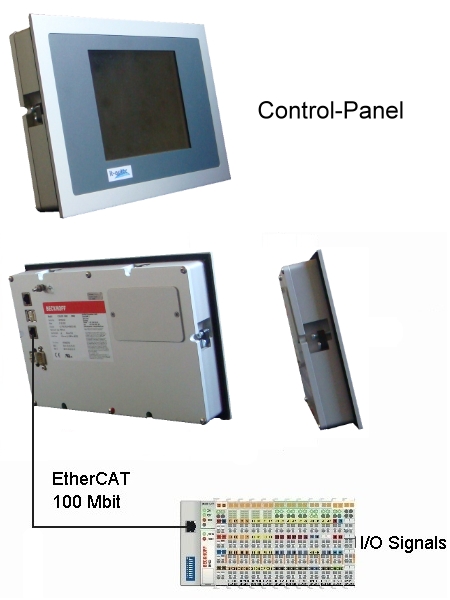

BlowMotion_2
Front_klein
Bedieneinheit:
  • Panel PC - Industrie-PC im Panel integriert
  • 6.5'' TFT Display
  • Touchscreen
  • EtherCAT Feldbus 100MBit
  • Ethernet 100/1000 MBit
  • Einbau in der Schaltschrankwand
Vorteile auf einem Blick:



  • Steuerungssystem für kombinierte SPS-, Motion-Control- und Visualisierungsaufgaben
  • Keine funktionsgebundene Hardware, alle Softwaftmodule laufen auf einer CPU
  • Industrie-PC mit SPS-Eigenschaften: lüfterlos und ohne rotierende Speichermedien. schneller Hochlauf, Echtzeituhr, Tausch von Programme über Speicherkarte, remanenter Speicher und USV-loser Betrieb
  • leistungsfähfige Intel ATOM CPU
  • Betriebssystem neuester Generation: Microsoft Windows CE.NET
  • Ethernet, EtherCAT, COM1 und USB in der Standardausstattung bereits vorhanden
  • Geringe Wärmeentwicklung und geringer Leistungsverbrauch
  • Kleine Abmessungen sparen Einbauraum im Schaltschrank oder Klemmkasten
01_1_WDS
02_1_Acku
06_01_Bew
06_04_Bew
08_04_Bedienlogger
09_Benutzer
10_01_Hilfe
Funktionsübersicht:
  • Speicherkopfbetrieb (Ausstoßen konstant oder über Profil)
  • Extruderdrehzahlsteuerung mit Synchronverstellung bei mehr als 1 Extruder
  • Schlängenregelung bei kontinuierlicher Extrusion
  • Füllstandsregelung und Grundspaltregelung im Speicherkopfbetrieb
  • Wegnocken für Schießeinheit, Blasdorn und Formtransport
  • Bis zu 3 Bewegungsregelungen hydraulischer Achsen z.B.
  • Blasform schließen/öffnen
  • Blasdornbewegung
  • Formtransportbewegung
  • Meldediagnose und Meldehistorie, Fehlermeldungen im Klartext mit Zeitstempel
  • Bedienprotokoll speichert jede Bedienung unter Angabe von Benutzer, Uhrzeit, Altwert sowie Neuwert für mindestens eine Woche.
  • Integrierte Scope Funktionalität der Bewegungs Soll- und Istwerte
  • Konfiguration des Zugrifflevels: Der Zugrifflevel jedes Bedienobjektes (z.B. Eingabefelder, Vorwahlen. Tasten, ..) kann am Bildschirm individuell zugewiesen werden.
  • Grenzwerte für numerische Eingabefelder können am Bildschirm individuell vorgegeben werden.
  • Archivierung der Einstelldaten intern, auf USB-Stick. Die Einstelldaten können in Funktionsgruppen (WDS, Bewegung,Weggeberabgleiche ...) gegliedert werden.
  • Sprachumschaltung für bis zu 8 Sprachen gleichzeitig. (Asiatischen Zeichensätze werden unterstützt)
  • Zugriffssteuerung über PIN-Code, optional Fingerprint. 3 Benutzerebenen, 1 Administrator
  • Bildschirmausdruck: Es kann jede Bildschirmseite einzeln oder alle Seiten zusammen im BMP-Format auf USB-Stick oder Netzwerk gedruckt werden.
  • Das gesamte Benutzerhandbuch ist als PDF-Datei hinterlegt und kann am System eingesehen werden.
